www.ti.com

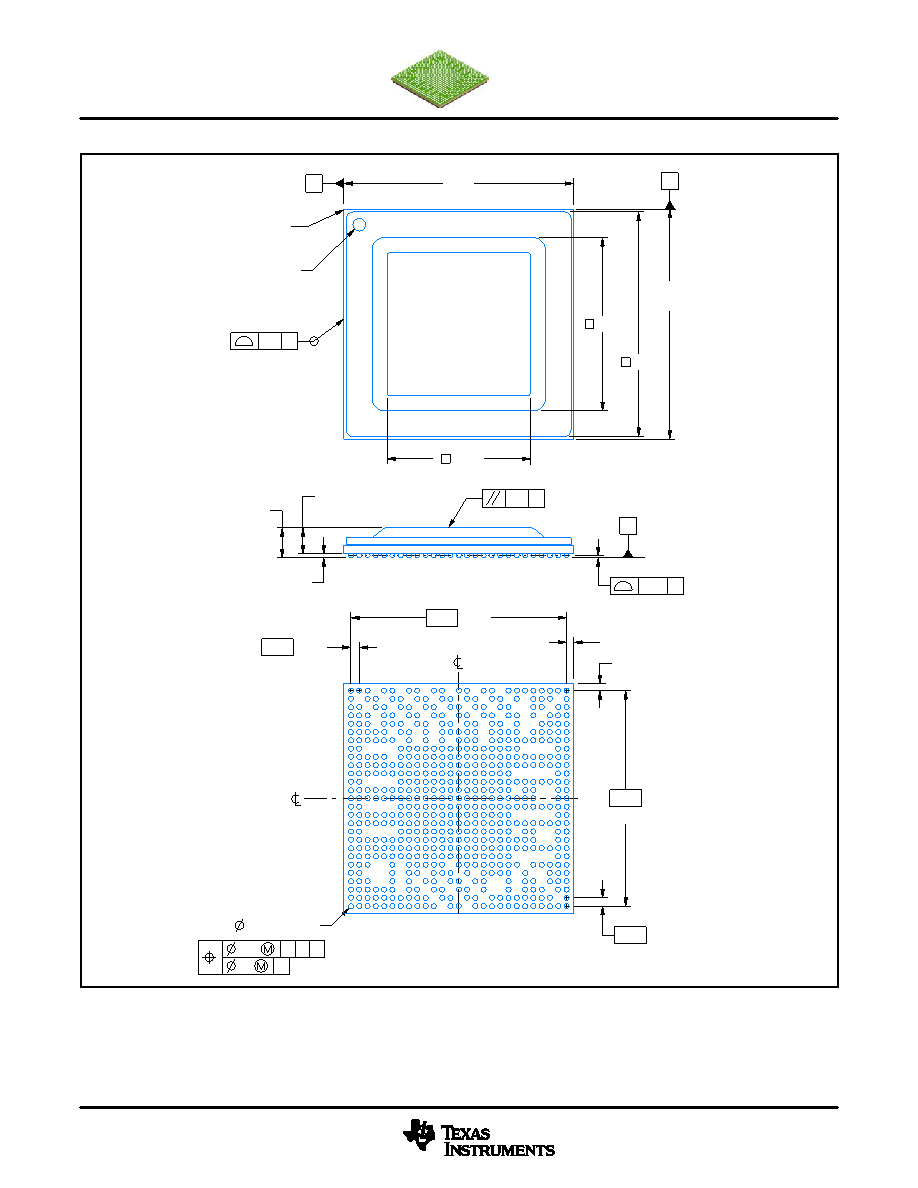

PACKAGE OUTLINE
C
2.473
2.245
0.357
0.257
TYP
16.9
TYP
16.9 TYP
0.65 TYP
0.65 TYP
594X
0.45
0.35
NOTE 3
PIN 1 ID
2.154
1.950
B
18.1
17.9
A
18.1
17.9
(0.55) TYP
(0.55) TYP
(
13.6)
(
11.6)
(
17.6)
FCBGA - 2.473 mm max height
AMW0594A
BALL GRID ARRAY
4229875/A 07/2023
NOTES:
1. All linear dimensions are in millimeters. Any dimensions in parenthesis are for reference only. Dimensioning and tolerancing
per ASME Y14.5M.
2. This drawing is subject to change without notice.
3. Ball diameter after reflow. Dimension is measured at the maximum solder ball diameter parallel to primary datum C.
A
B
C
D
E
F
G
H
J
K
L
M
N
P
R
T
U
V
W
Y
BALL A1 CORNER
0.1 C
SEATING PLANE
0.15 C
0.2 C
1
2 3
0.25
C A B
0.1
C
PKG
PKG
4 5 6 7 8 9 10
11
12
13
14
15
16
17
18
19
20
21
22
AA
AB
23
24
25
26
27
AC
AD
AE
AF
AG
SCALE 0.900
