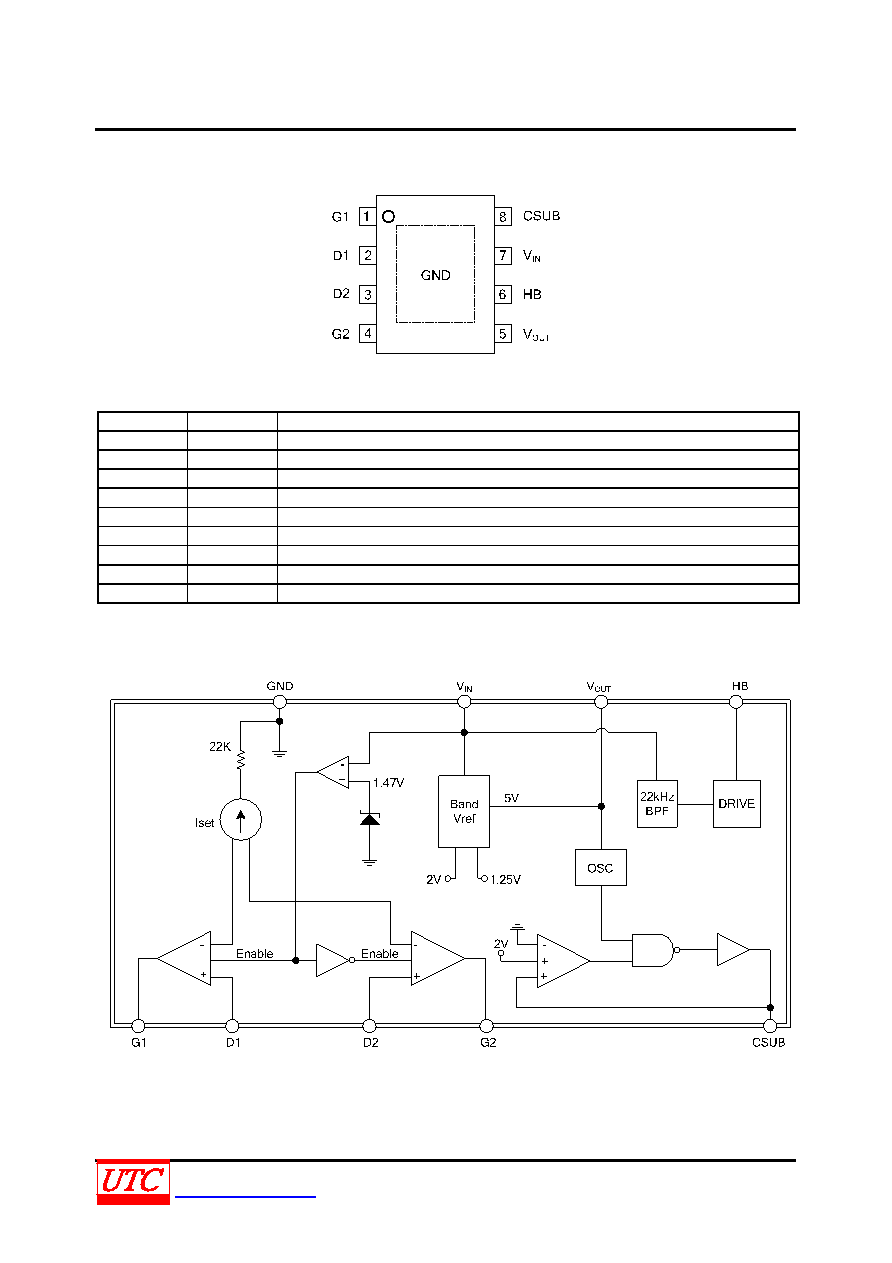

L8221

LINEAR INTEGRATED CIRCUIT

UNISONIC TECHNOLOGIES CO., LTD

2 of 5

www.unisonic.com.tw

QW-R123-020.B



PI N CON FI GU RAT I ON



PI N DESCRI PT I ON

PIN NO.

PIN NAME

DESCRIPTION

To G of fet 1

To D of fet 1

To D of fet 2

To G of fet 2

VOUT

5V Output Terminal

To HB osc.

VIN

Power Supply (Include both voltage and tone signal)

CSUB

Connect an external cap to -2.5V

GND

Gnd (connect heat sink to ground)



BLOCK DI AGRAM
