Data Sheet
SSM2306
Rev. A | Page 11 of 16
TYPICAL APPLICATION CIRCUITS
FET
DRIVER
MODULATOR
VDD
VDD
GND
GND
INTERNAL
OSCILLATOR
OUTR+
OUTR–
OUTL+
OUTL–
BIAS
FET
DRIVER
MODULATOR
INR+
INR–
SD
SHUTDOWN
INL+
INL–
22nF1
1 INPUT CAPS ARE OPTIONAL IF INPUT DC COMMON-MODE
VOLTAGE IS APPROXIMATELY VDD/2.
22nF1
22nF1
22nF1
LEFT IN+
LEFT IN–
RIGHT IN–
RIGHT IN+
SSM2306
0.1µF
VBATT
2.5V TO 5.0V
10µF
REXT
REXT
REXT
REXT

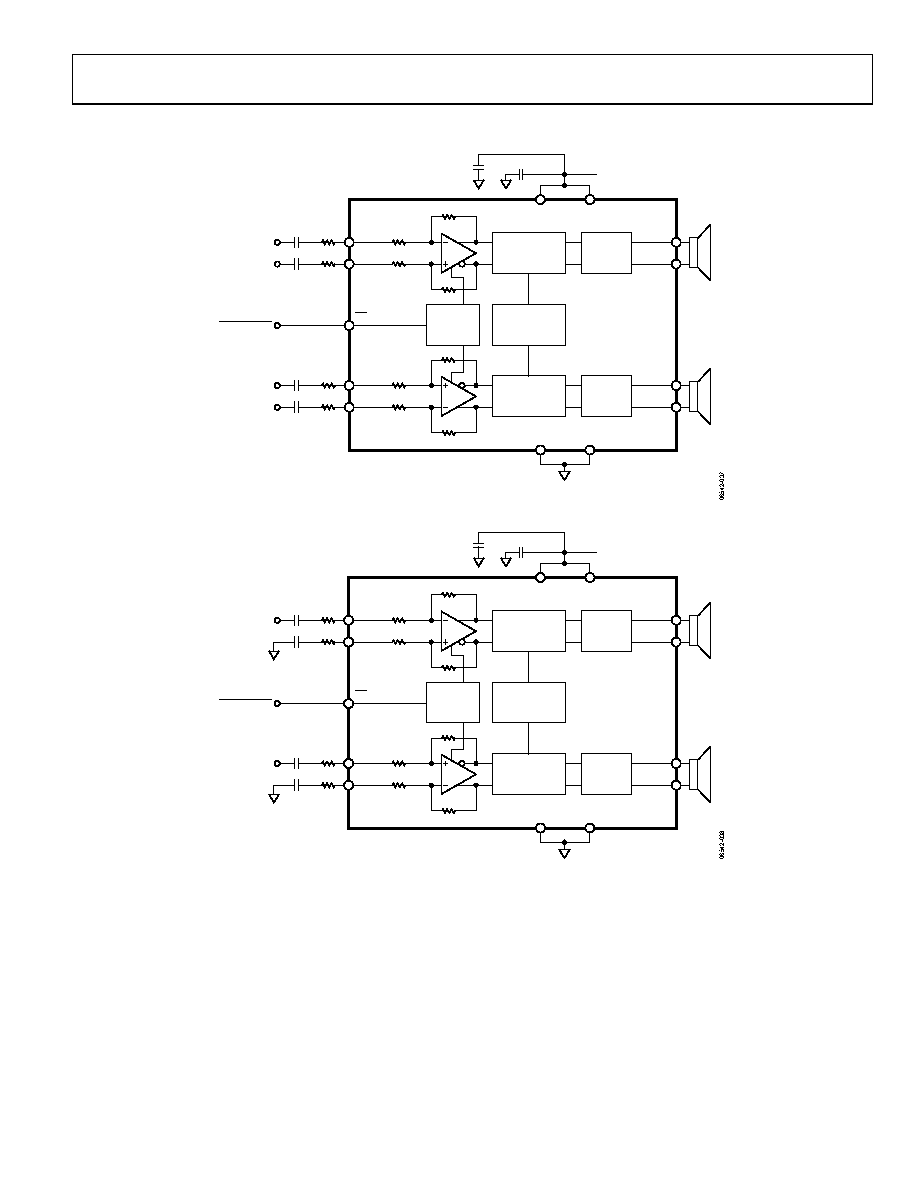

Figure 32. Stereo Differential Input Configuration
FET
DRIVER
MODULATOR
VDD
VDD
GND
GND
INTERNAL
OSCILLATOR
OUTR+
OUTR–
OUTL+
OUTL–
BIAS
FET
DRIVER
MODULATOR
INR+
INR–
SD
SHUTDOWN
INL+
INL–
22nF
22nF
22nF
22nF
LEFT IN
RIGHT IN
SSM2306
0.1µF
VBATT
2.5V TO 5.0V
10µF
REXT
REXT
REXT
REXT
Figure 33. Stereo Single-Ended Input Configuration
