部品番号	20S0R-RWM-KT

部品情報	Disconnectable crimp style Wire-to-wire connectors

PDF	5 Pages

Scroll/Zoom	100%

メーカー	JST [JST Mfg. Co., Ltd.]

ホームページ	http://www.jst-mfg.com

Logo

2 / 5 page

●Matingcircuit

Plug signal unit

RWM Receptacle

CZH/CZ

Circuits

12.9

14.4

0.5

±0.1

±0.05

32.1

±0.1

2-M3

39 ±0.05

28.5

±0.1

39±0.05

1.55 ±0.1

0.5

±0.1

27.5

±0.1

±0.05

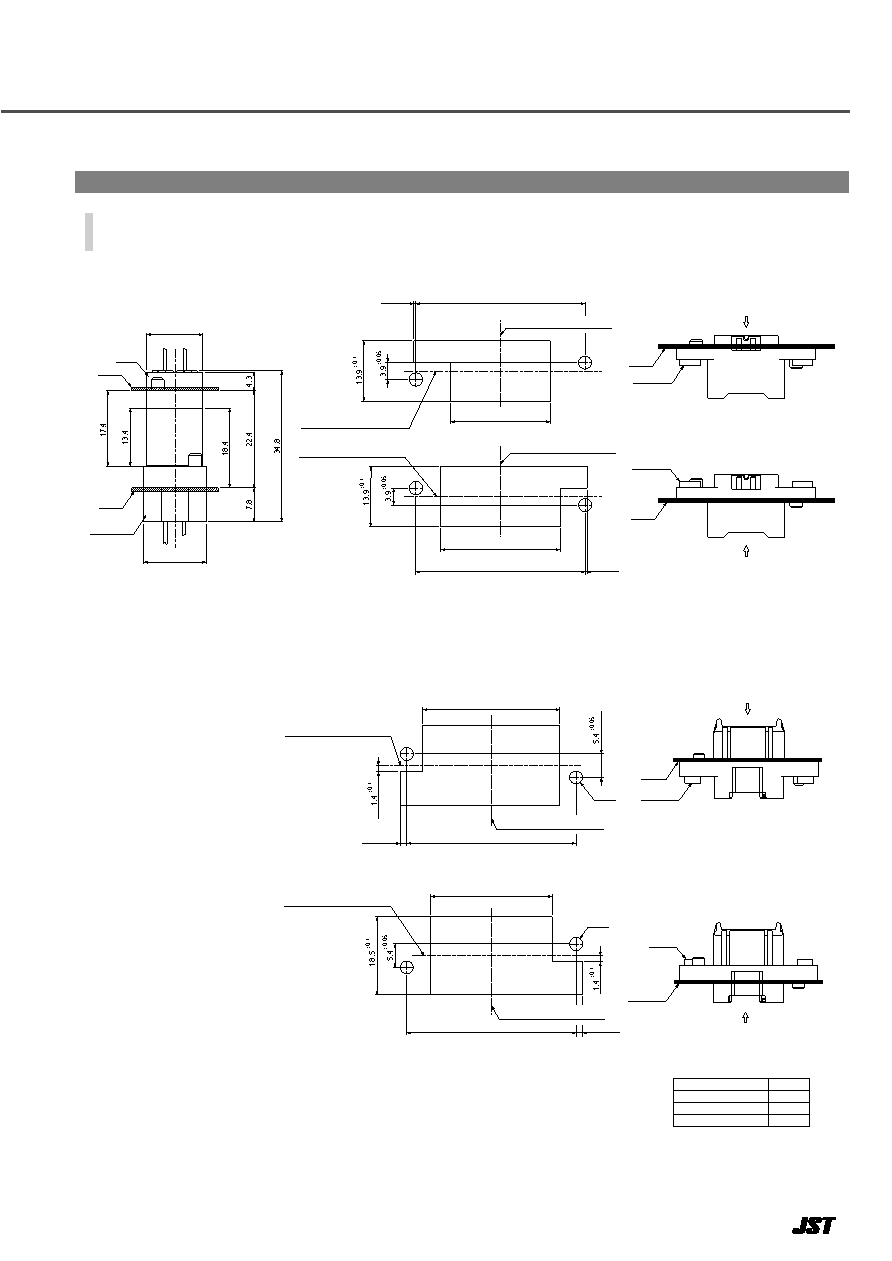

Recommended panel layout

（Panelthickness:0.8mmto2.0mm）

Recommended panel layout

（Panelthickness:0.8mmto2.0mm）

Arrow view direction of panel

Plug

Panel

M3 screw

Panel

M3 screw

Panel

Receptacle

Connector mating axis ( Note)

Signal 20-circuit

RWMCONNECTOR

RWM CONNECTOR

Disconnectable crimp style Wire-to-wire connectors

RWM CONNECTOR

PC board layout and Assembly layout

Note: It is located on the central line connecting the centers of two screw hole dimensions.
