AD8216
Rev. 0 | Page 6 of 16
TYPICAL PERFORMANCE CHARACTERISTICS
500
–500
–400
–300
–200
–100
0
100
200
300
400
–40
–20
0
20
40
60
80
100
120
TEMPERATURE (°C)

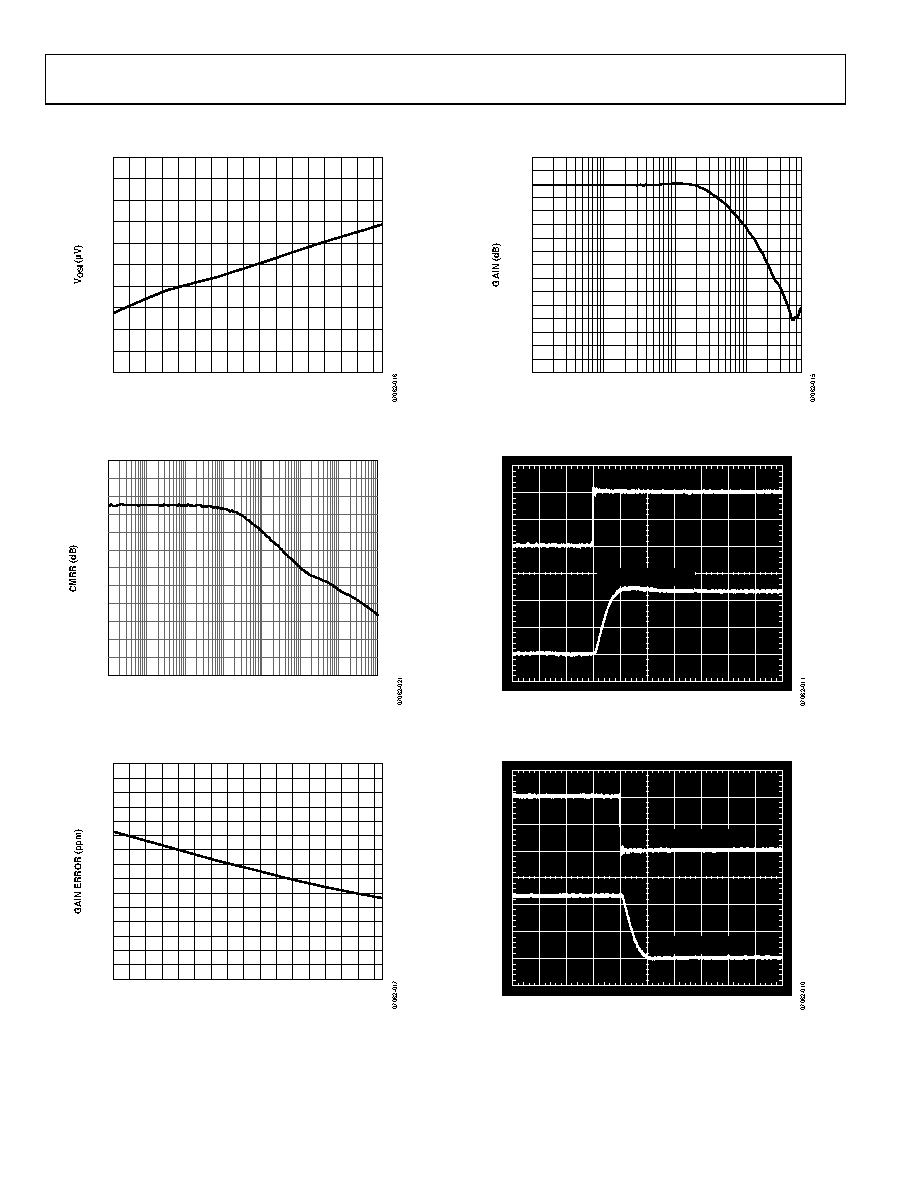

Figure 4. Typical Offset Drift
120
110
100
90
80
70
60
50
40
30
20
10
0
10
100M
10M
1M
100k
10k
1k
100
FREQUENCY (Hz)
Figure 5. CMRR vs. Frequency
1500
–1500
–1300
–1100
–900
–700
–500
–300
–100
100
300
500
700
900
1100
1300
–40
–20
0
20
40
60
80
100
120
TEMPERATURE (°C)
Figure 6. Typical Gain Drift
20
15
10
5
0
–5
–10
–15
–20
–25
–30
–35
–40
–45
–55
–50
–60
1k
1M
100k
10k
FREQUENCY (Hz)
Figure 7. Typical Small Signal Bandwidth (VOUT = 200 mV p-p)
TIME (200ns/DIV)
OUTPUT (500mV/DIV)
INPUT (200mV/DIV)
Figure 8. Rise Time
TIME (200ns/DIV)
OUTPUT (500mV/DIV)
INPUT (200mV/DIV)
Figure 9. Fall Time
