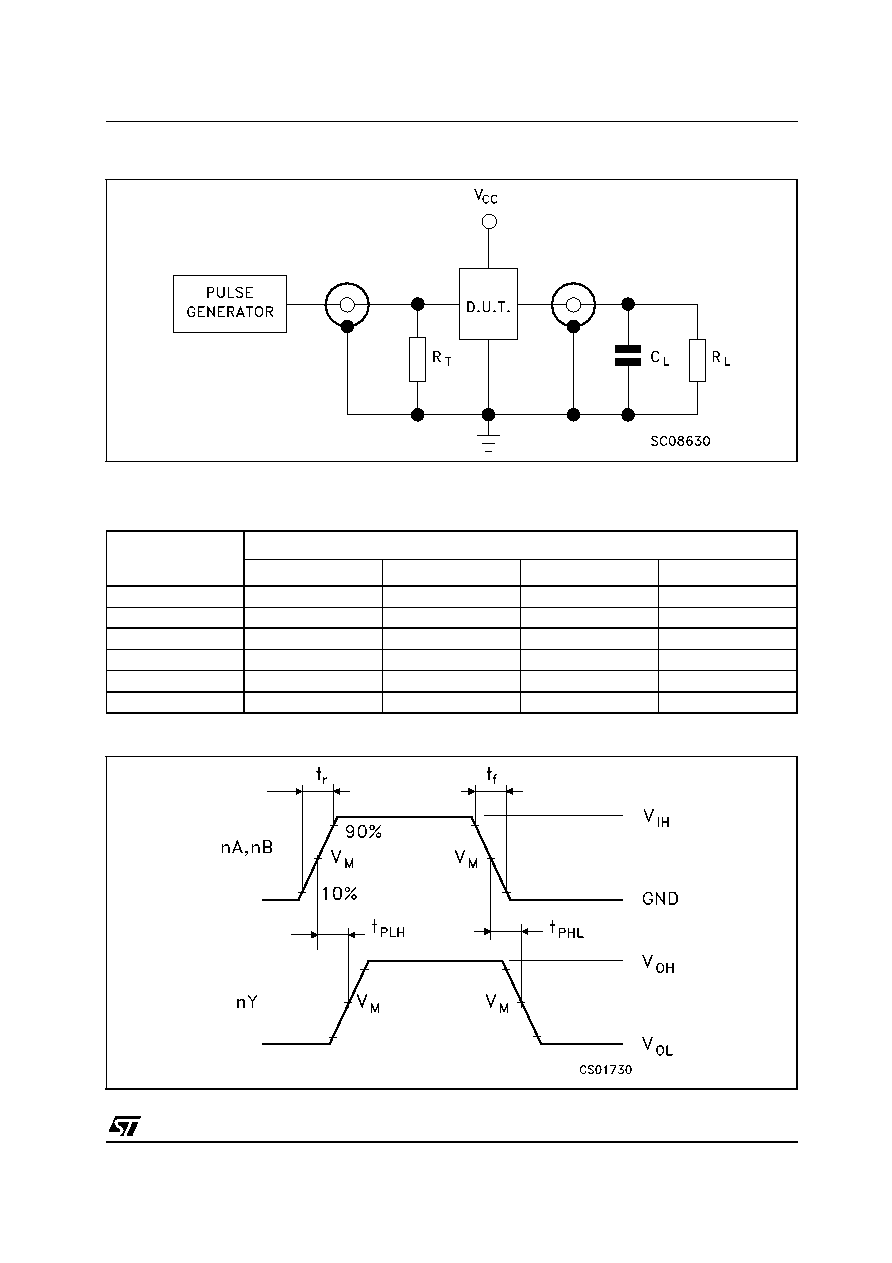

5 / 11 page  74LVC08A 5/11 Figure 3: Test Circuit RT = ZOUT of pulse generator (typically 50Ω) Table 10: Test Circuit And Waveform Symbol Value Figure 4: Waveform: Propagation Delay (f=1MHz; 50% duty cycle) Symbol VCC 1.65 to 1.95V 2.3 to 2.7V 2.7V 3.0 to 3.6V CL 30pF 30pF 50pF 50pF RL 1000 Ω 500 Ω 500 Ω 500 Ω VIH VCC VCC 2.7V 2.7V VM VCC/2 VCC/2 1.5V 1.5V VOH VCC VCC 3.0V 3.0V tr = tr <2.0ns <2.0ns <2.5ns <2.5ns |
|
|
