SCS717F

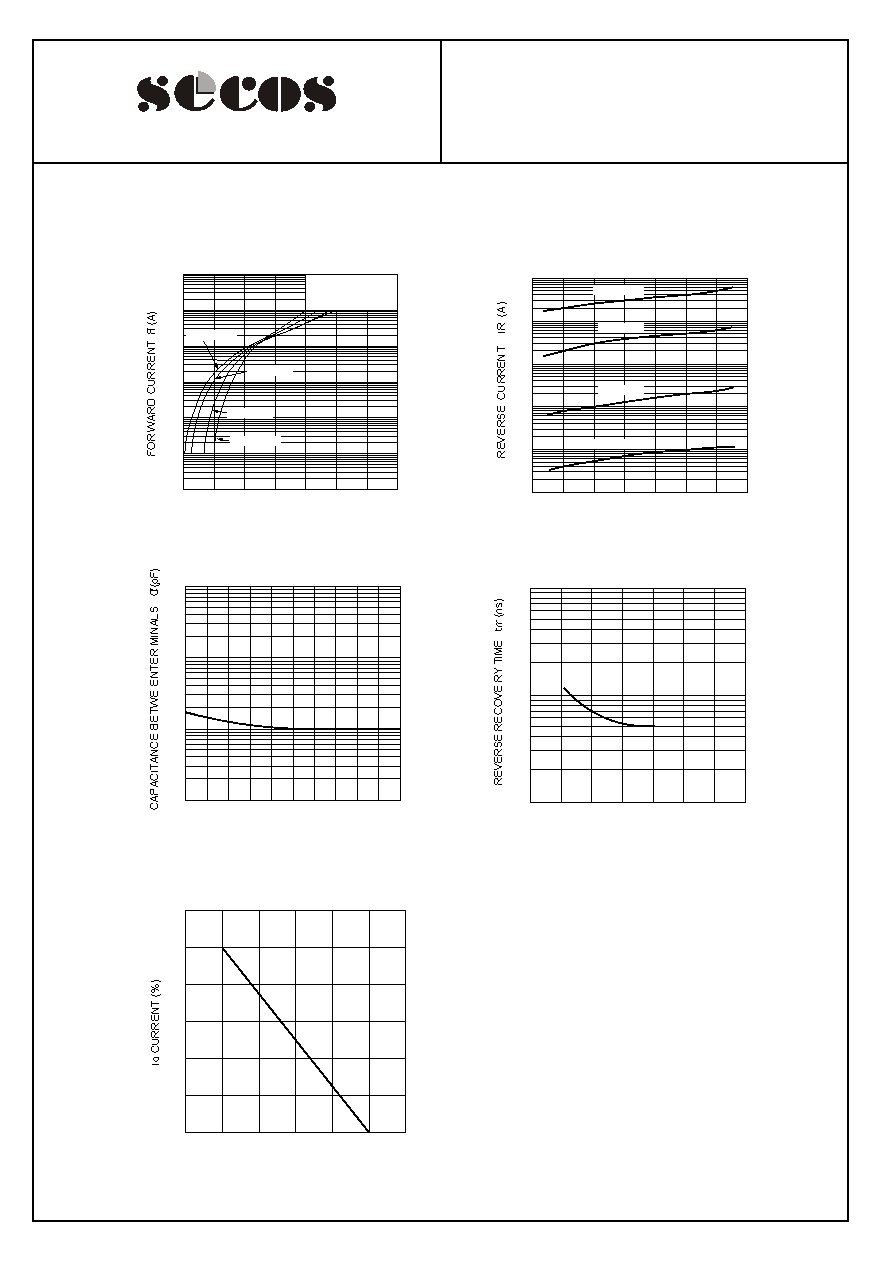

RATING AND CHARACTERISTIC CURVES (SCS717F)
http://www.SeCoSGmbH.com
Elektronische Bauelemente
!
Electrical characteristic curves (Ta = 25
°C)
VOLTAGE 40V
0.03AMP Schottky Barrier Rectifiers
Fig. 1 Forward characteristics
0
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1m
10m
100m
1
pulse measurement
T yp.
FORWARD VOLTAGE : V
F(V)
100
10
1
Ta=125OC
Ta=75OC
Ta=25OC
Ta=-25OC
0
5
10
15
20
25
30
35
100
10
1 A
100n
10n
1n
REVERE VOLTAG E : V
R (V)
Fig. 2 Reverse characteristics
Ta=125OC
Ta=75OC
Ta=25OC
Ta=-25OC
0
5
10
15
20
25
0.1
1
10
100
REVERSE VOLTAG E : V
R (V)
Fig. 3 Capacitance between
terminals characteristics
0
0.1
0.2
0.5
1
2
5
10
4
8
12
16
20
24
28
FORWARD CURRENT : I
F (mA)
Fig. 4 Reverse recovery time
characteristics
0
0
20
40
60
80
100
25
50
75
100
125
AMBIENT TEMPERATURE : Ta (
C)
Fig.5 Derating curve
(mounting on glass epoxy P C Bs)
01-Jun-2002 Rev. A
Page
2 of 2



Html Pages

1 2


データシート ダウンロード

Go To PDF Page
