ADP199
Data Sheet
Rev. 0 | Page 6 of 16

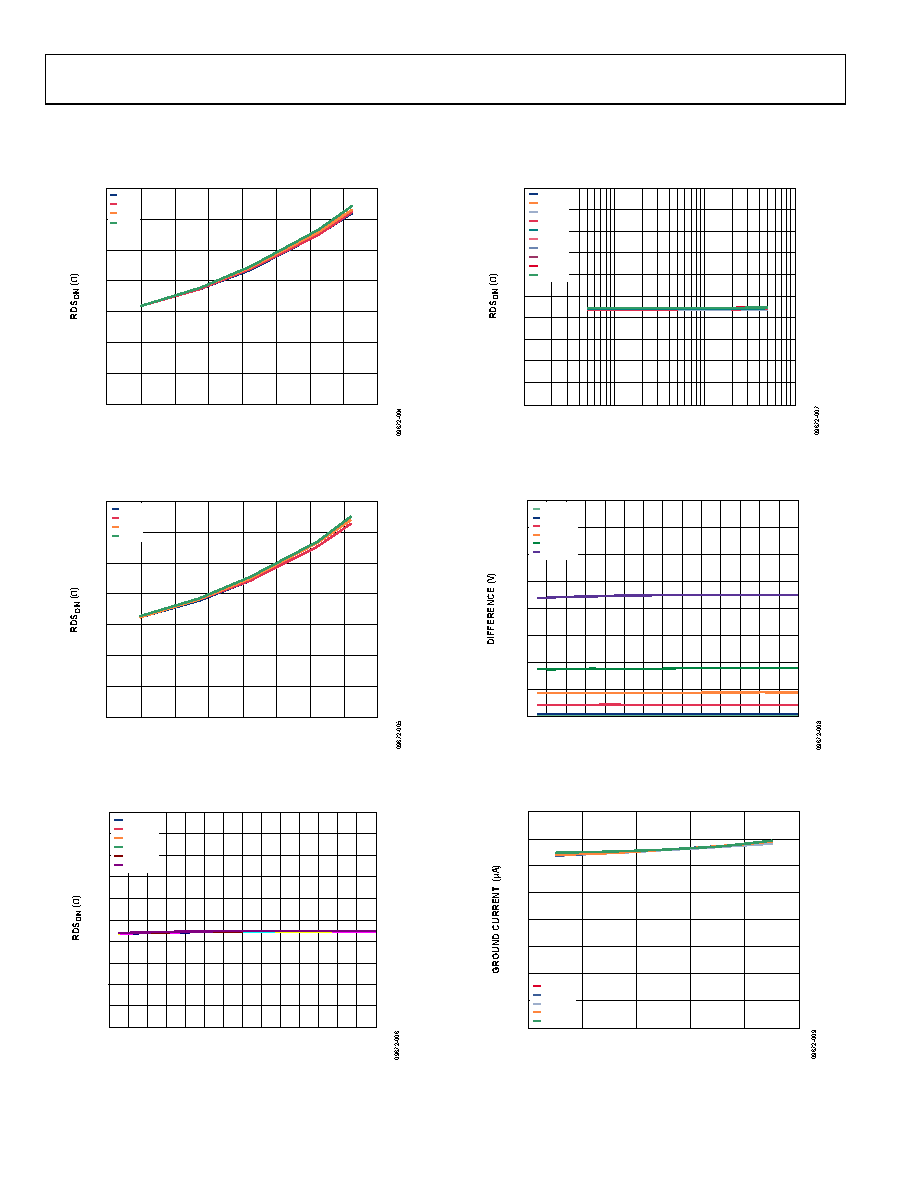

TYPICAL PERFORMANCE CHARACTERISTICS
VIN = 1.2 V, VEN = VIN, CIN = COUT = 1 μF, TA = 25°C, unless otherwise noted.
0
0.01
0.02
0.03
0.04
0.05
0.07
0.06
–60
–40
–20
0
20
40
60
80
100
TEMPERATURE (°C)
0.9V
1.0V
1.5V
2.6V
Figure 4. RDSON vs. Temperature, 50 mA, Different Input Voltage (VIN)
0
0.01
0.02
0.03
0.04
0.05
0.07
0.06
–60
–40
–20
0
20406080
100
TEMPERATURE (°C)
0.9V
1.0V
1.5V
2.6V
Figure 5. RDSON vs. Temperature, 500 mA, Different Input Voltage (VIN)
0
0.01
0.02
0.03
0.04
0.05
0.06
0.07
0.08
0.09
0.10
0.8
1.2
1.6
2.0
2.4
2.8
3.2
3.6
VIN (V)
5mA
10mA
50mA
100mA
200mA
500mA
Figure 6. RDSON vs. Input Voltage (VIN), Different Load Currents
0
0.01
0.02
0.03
0.04
0.05
0.10
0.06
0.07
0.08
0.09
1
10
100
1000
LOAD (mA)
0.90V
0.95V
1.00V
1.20V
1.50V
1.80V
2.20V
2.60V
3.20V
3.60V
Figure 7. RDSON vs. Load Current, Different Input Voltage (VIN)
0
0.005
0.010
0.015
0.020
0.025
0.030
0.035
0.040
0.8
1.2
1.6
2.0
2.4
2.8
3.2
3.6
VIN (V)
5mA
10mA
50mA
100mA
200mA
500mA
Figure 8. Voltage Drop vs. Temperature, Different Load Currents
0
05
10
15
20
25
30
35
40
–40
–5
25
65
85
TEMPERATURE (°C)
10mA
50mA
100mA
200mA
500mA
Figure 9. Ground Current vs. Temperature,
Different Load Currents, VIN = 0.9 V
