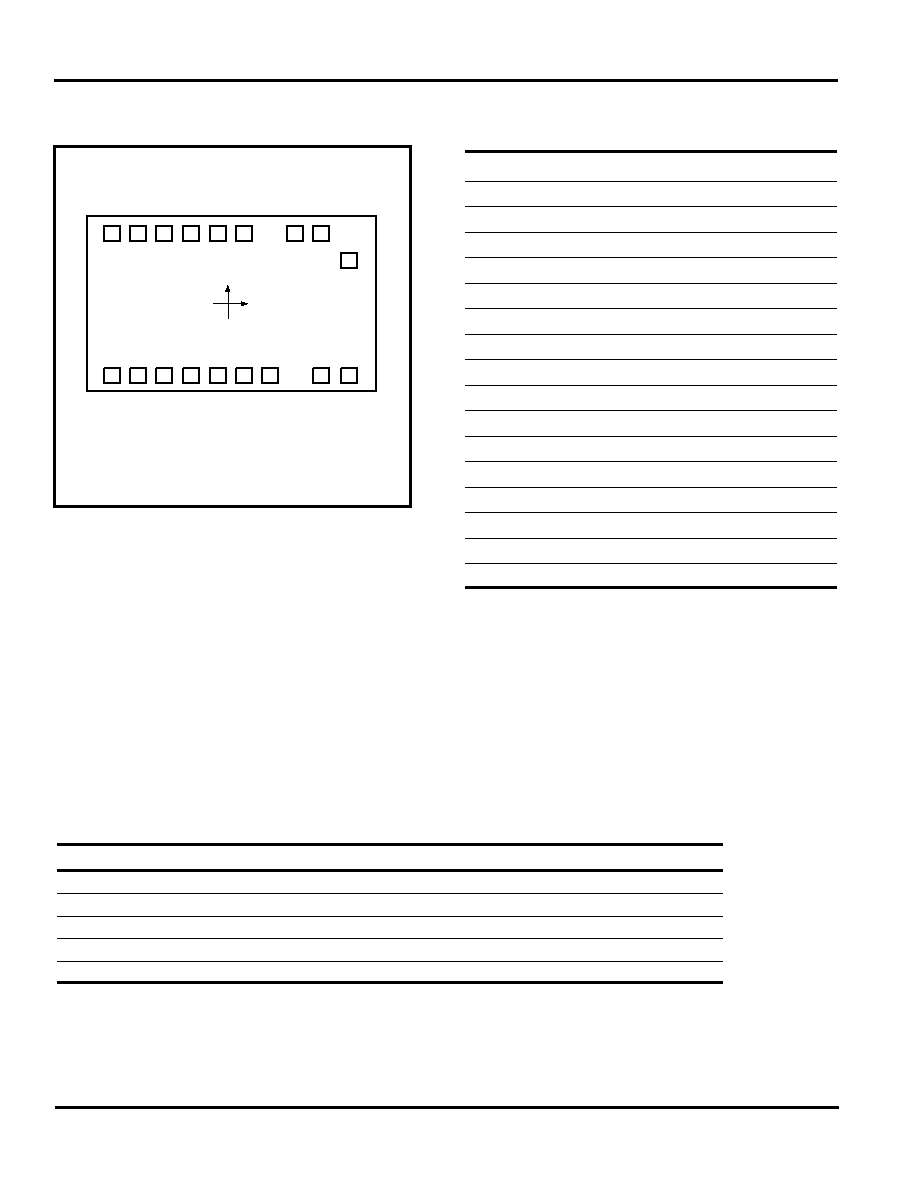

4 / 10 page ![]() 4 ABSOLUTE MAXIMUM RATINGS Symbol Parameter Value Unit VCC - GND Terminal Voltage with Respect to GND –0.5 to +7.0 V VIN GND – 0.3 < VIN < VCC + 0.3 V VOUT GND < VOUT < VCC V TA Operating Temperature –10 to +85 °C TSTG Storage Temperature –55 to +125 °C BONDING PARAMETERS Pin Name X Y 1 OUT1 -6 –1017 2VOUT1 297 –1017 3VOUT2 803 –1017 4 GND 1058 –1017 5 OUT2 927 1017 6 OUT3 697 1017 7COUT 199 1017 8 OSC –103 1017 9VPP –358 1017 10 TG1 –566 1017 11 TG2 –810 1017 12 VCC –1059 1017 13 TG3 –934 –1017 14 TG4 –689 –1017 15 SBT –444 –1017 16 IRP –200 –1017 BONDING DIAGRAM Note: Programming requires connection to pins 4, 5, 6, 8, 9, 12, 15, and 16. 12 11 10 9 8 7 6 5 13 14 15 16 2 4 13 NC NC (0,0) X Y Note: Substrate must be connected to GND Pad size = 80 µm x 80 µm Die size = 2350 x 2260 µm 92.5 x 88.97 mil APLUS API8208A |
|
|
