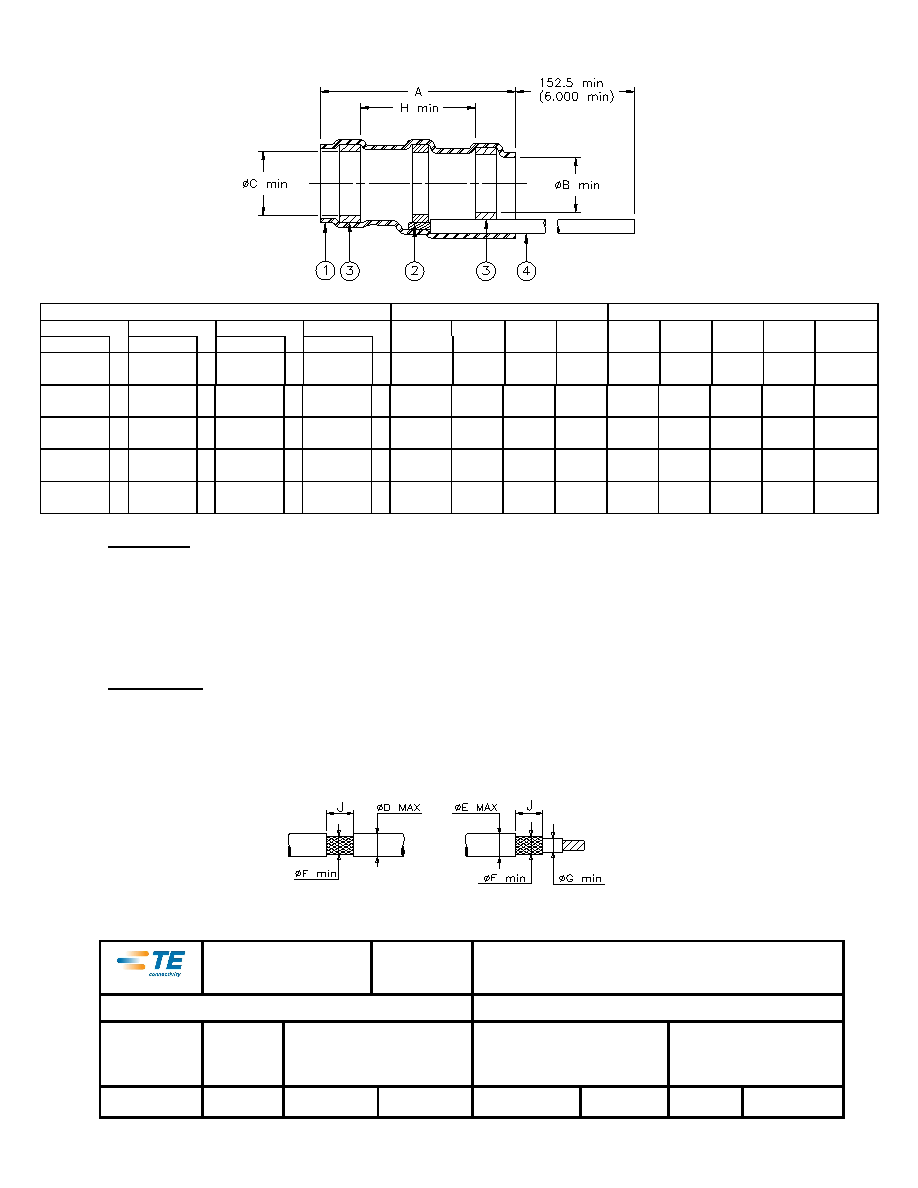

1 / 1 page ![]() SPECIFICATION CONTROL DRAWING TE Connectivity 300 Constitutional Drive Menlo Park, CA 94025 USA RAYCHEM TITLE: SOLDERSLEEVE* SHIELD TERMINATOR, IMMERSION RESISTANT, MIL-S-83519/2 UNLESS OTHERWISE SPECIFIED DIMENSIONS ARE IN MILLIMETERS. INCHES DIMENSIONS ARE BETWEEN BRACKETS. DOCUMENT NO: S02-XX-R TOLERANCES: 0.00 N/A 0.0 N/A 0 N/A ANGLES: N/A ROUGHNESS IN MICRON TE Connectivity reserves the right to amend this drawing at any time. Users should evaluate the suitability of the product for their application. DATE: 16-Apr-11 DOC ISSUE: 4 DRAWN BY: M. FORONDA CAGE CODE: 06090 REPLACES: D970095 DCR NUMBER: D981342 PROD. REV.: SEE TABLE SCALE: None SIZE: A SHEET: 1 of 1 Print Date: 9-May-11 If this document is printed it becomes uncontrolled. Check for the latest revision. Product Name Product Dimensions Cable Dimensions Product Rev. Product Rev. Product Rev. Product Rev. A1.75 øB øC H øE øF øG øD J0.5 20 AWG 22 AWG 24 AWG 26 AWG (A0.07) min min min max min min max (J0.02) S02-01-R D S02-06-R D S02-11-R D S02-16-R D 16.5 (0.650) 1.90 (0.075) 2.65 (0.105) 8.25 (0.325) 2.65 (0.105) 0.90 (0.035) 0.50 (0.020) 1.90 (0.075) 7.5 (0.295) S02-02-R D S02-07-R D S02-12-R D S02-17-R D 16.5 (0.650) 2.65 (0.105) 3.68 (0.145) 8.25 (0.325) 3.68 (0.145) 1.40 (0.055) 0.75 (0.030) 2.65 (0.105) 7.5 (0.295) S02-03-R D S02-08-R D S02-13-R D S02-18-R D 16.5 (0.650) 4.30 (0.170) 5.08 (0.200) 8.25 (0.325) 5.08 (0.200) 2.15 (0.085) 1.25 (0.050) 4.30 (0.170) 7.5 (0.295) S02-04-R D S02-09-R D S02-14-R D S02-19-R D 19.1 (0.750) 5.95 (0.235) 6.45 (0.255) 8.25 (0.325) 6.45 (0.255) 3.30 (0.130) 1.80 (0.070) 5.95 (0.235) 7.5 (0.295) S02-05-R D S02-10-R D S02-15-R D S02-20-R D 19.1 (0.750) 7.00 (0.275) 7.60 (0.300) 8.25 (0.325) 7.60 (0.300) 4.30 (0.170) 2.50 (0.100) 7.00 (0.275) 7.5 (0.295) MATERIALS 1. INSULATION SLEEVE: Heat-shrinkable, transparent blue, radiation cross-linked polyvinylidene fluoride. 2. SOLDER PREFORM WITH FLUX AND THERMAL INDICATOR: SOLDER: TYPE Sn63 per ANSI-J-STD-006. FLUX: TYPE ROL1 per ANSI-J-STD-004. THERMAL INDICATOR: Color change: violet to colorless. 3. MELTABLE RING: Environment resistant thermoplastic. Color:blue. 4. GROUND LEAD: MIL-W-22759/32-AA-90 lead gauge per table. APPLICATION 1. These parts are designed to provide an environment resistant shield termination on cables meeting the following criteria: Dimensions: Per table. Jacket rating: 125C. Shield plating: Tin or silver. Jacket material: See M83519/2 or consult Raychem. 2. Parts are qualified to M83519/2. 3. For assembly information, refer to Raychem document RCPS-100-70. For best results, prepare the cable as shown: * A trademark of TE Connectivity. |
