UD05302
Advance
LINEAR INTEGRATED CIRCUIT
UNISONICTECHNOLOGIESCO.,LTD
2 of 4
www.unisonic.com.tw
QW-R115-004.a

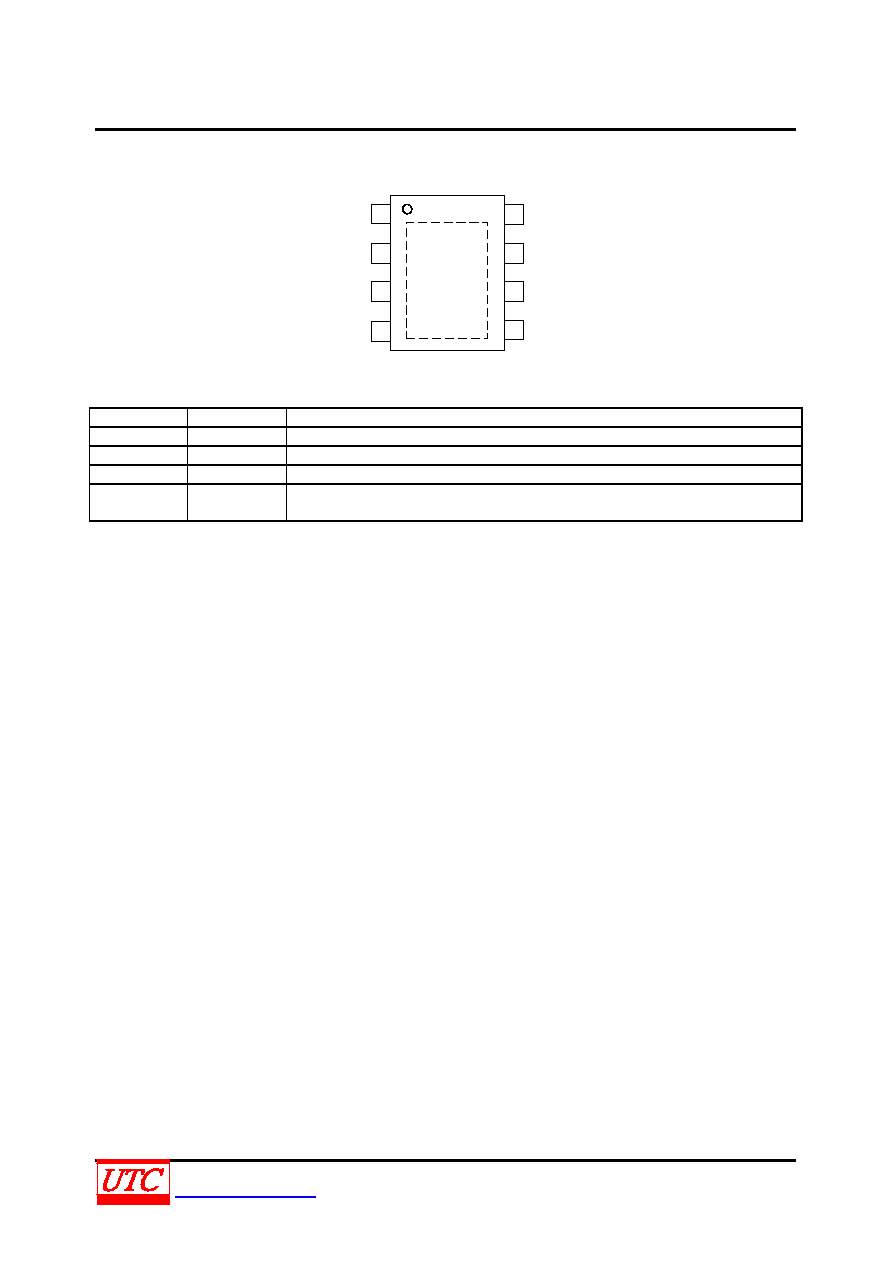

PIN CONFIGURATION
1
IN1
2
LX1
3
IN2
8 FB1
7 EN1
6 FB2
5 EN2
LX2 4
GND
PIN DESCRIPTION
PIN NO.
PIN NAME
DESCRIPTION
1, 3
IN1,2
Input pin. Decouple this pin to GND paddle with at least 10uF ceramic cap
2, 4
LX1,2
Inductor pin. Connect this pin to the switching node of inductor
7, 5
EN1,2
Enable control. Pull high to turn on. Do not float.
8, 6
FB1,2
Output Feedback Pin. Connect this pin to the center point of the output resistor
divider (as shown in Figure 1) to program the output voltage: VOUT=0.6*(1+R1/R2)
