 2 / 8 page

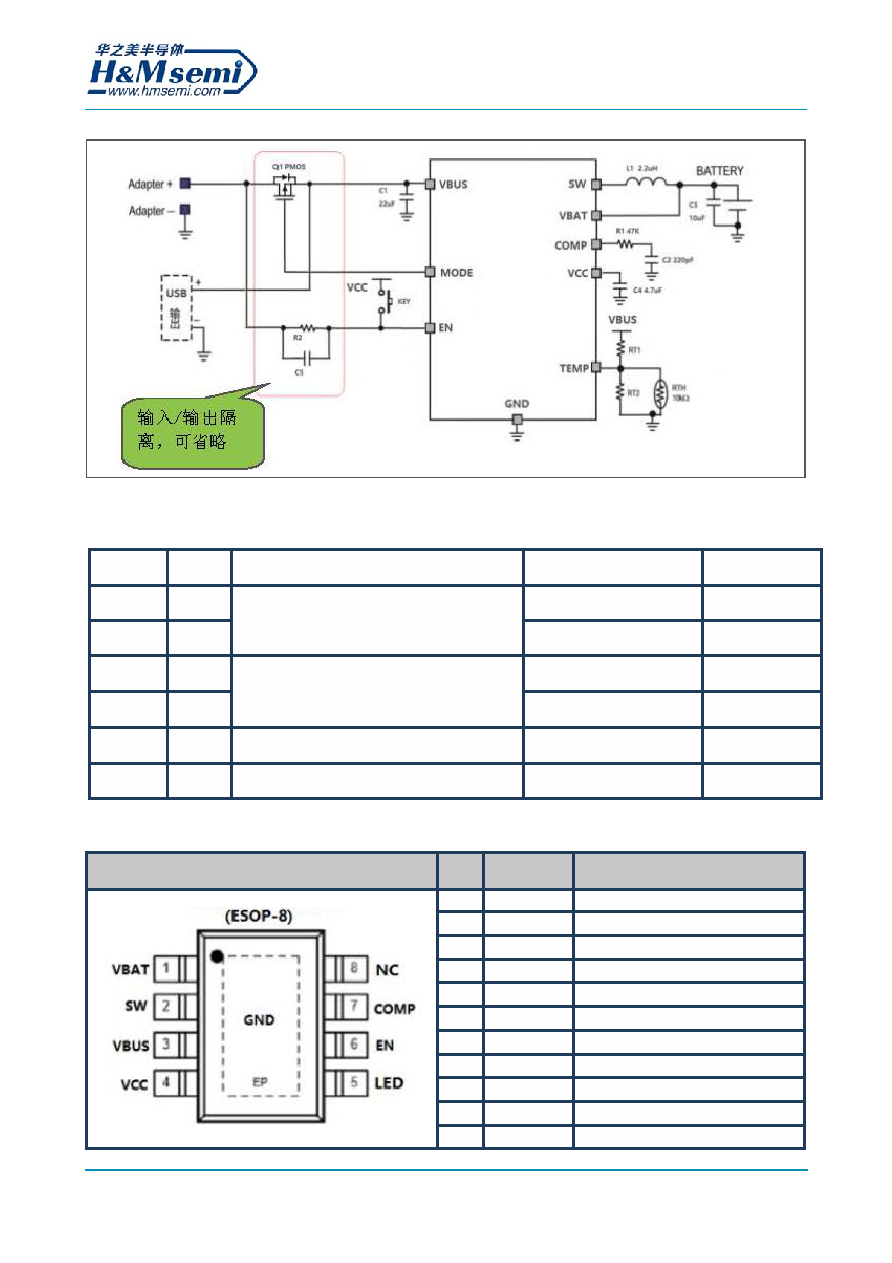

background image
7
HM5824
系列型号说明
引脚图及说明
封装形式
序号
引脚名称
引脚说明
1
Vbat
电池电压检测引脚
2
SW
外部电感连接端
3
Vbus
输入/输出引脚
4
Vcc
芯片电源引脚
5
LED
充放电指示灯引脚
6
EN
按键信号输入引脚，低电平使能
7
Comp
环路补偿引脚
8
NC
悬空脚
EP
GND
芯片地
型号
封装
LED/MODE 引脚功能说明
TEMP 功能
EN 使能电平
HM5824GA ESOP8
5 脚为 LED,充放电指示灯引脚：充电时闪
烁，充满电长亮；升压输出时常亮
此引脚浮空
低
HM5824TA ESOP8
此引脚必须接 NTC 电阻
低
HM5824GB ESOP8
4 脚为 mode，充放电状态指示引脚：充电
时为低电平；升压时为高电平，可作为外
部输入输出接口隔离 MOS 管的控制引脚
此引脚浮空
高
HM5824TB ESOP8
此引脚必须接 NTC 电阻
高
HM5824GC SOP8
无功能引脚
此引脚浮空
低
HM5824TC SOP8
无功能引脚
此引脚必须接 NTC 电阻
低
