ADL6012
Data Sheet
Rev. 0 | Page 18 of 24
EVALUATION BOARD
POWER
SUPPLY
ADL6012
HP 6625A
5V
BIAS TEE
PS 5575A
VPOS
RFIN
VENV+
VENV–
PORT 1
PORTS
PORT 2
COMBINER
NETWORK ANALYZER
HP 8753D
NOTES
1. REMOVE ALL DECOUPLING CAPACITORS FROM POWER SUPPLY NODE ON THE EVALUATION BOARD.
2. MEASURE AND ACCOUNT FOR SIGNAL ATTENUATION ON POWER SUPPLY NODE.
MINI-CIRCUITS
ZFSCJ-2-2
0.01MHz TO 20MHz
SBTCJ-1W+ 1MHz TO 750MHz
ZFSCJ-2-4
50MHz TO 1GHz
50Ω

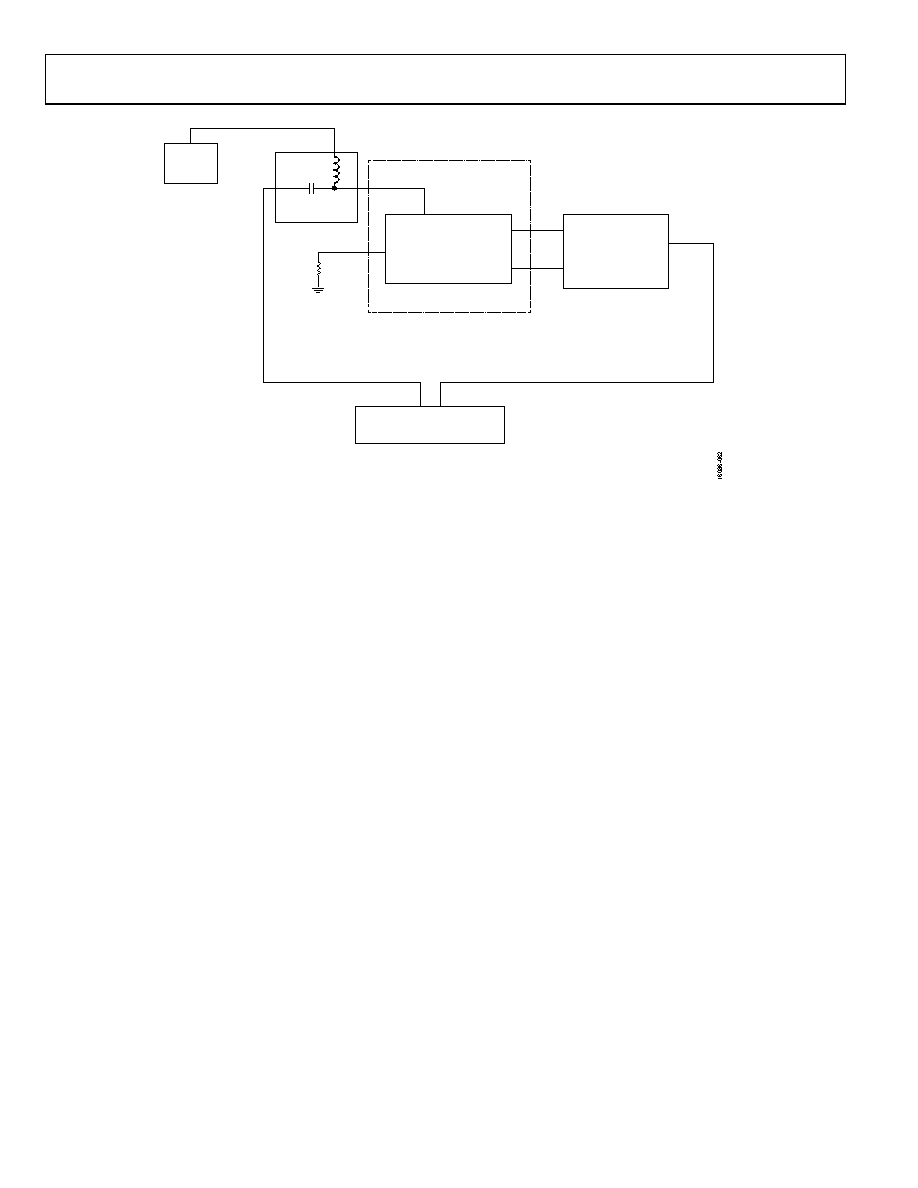

Figure 58. Setup for PSRR Measurement
