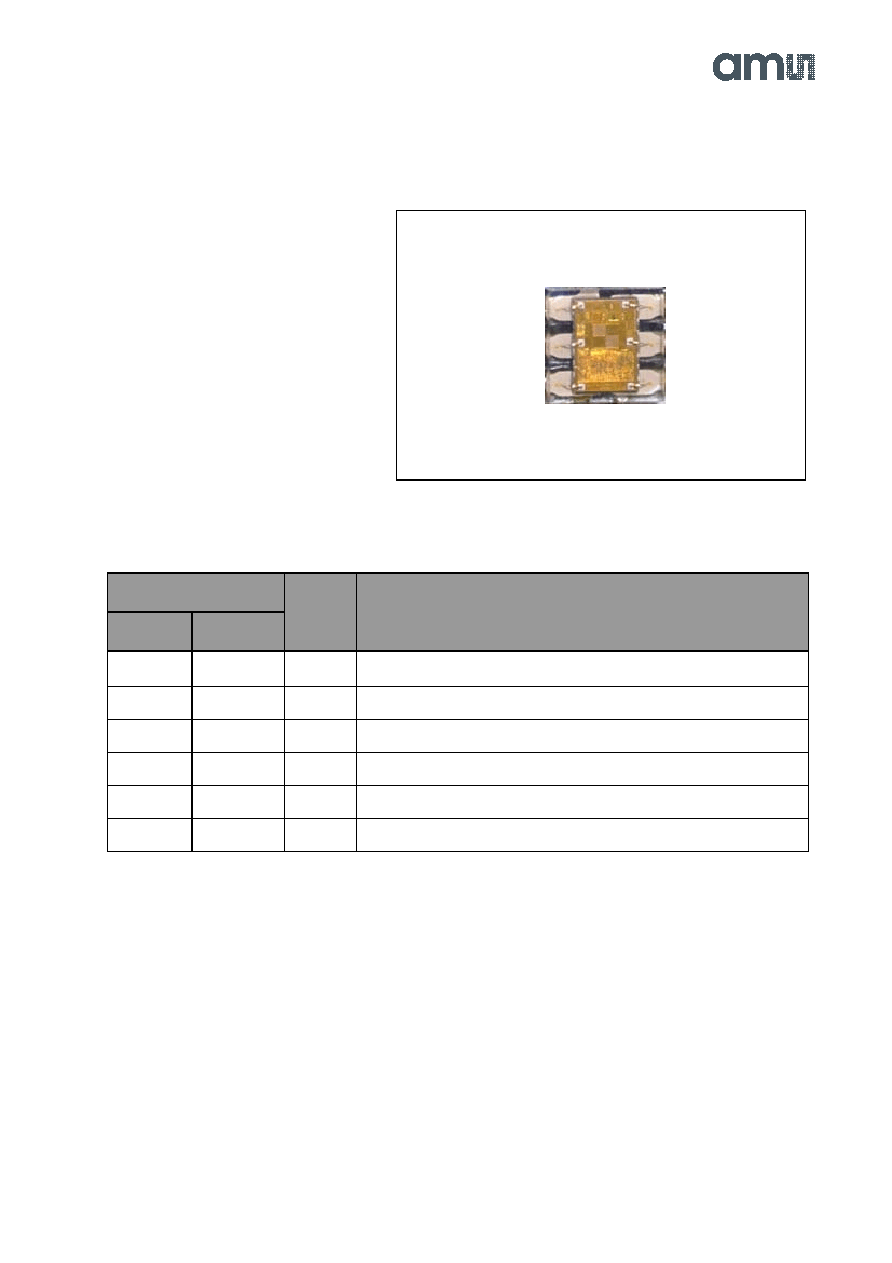

background image
ams Datasheet
Page 3
[v1-01] 2018-Mar-27
Document Feedback
TSL2571 − Pin Assignments
Figure 3:
Package FN Dual Flat No-Lead (Top View)
Figure 4:
Terminal Functions
Terminal
Type
Description
Name
No
VDD
1
Supply voltage.
SCL
2
I
I²C serial clock input terminal — clock signal for I²C serial data.
GND
3
Power supply ground. All voltages are referenced to GND.
NC
4
Do not connect.
INT
5
O
Interrupt — open drain (active low).
SDA
6
I/O
I²C serial data I/O terminal — serial data I/O for I²C .
Pin Assignments
VDD 1
SCL 2
GND 3
6 SDA
5 INT
4 NC
