Ultra Fast USB 2.0 Multi-Format Flash Media Controller
Datasheet
SMSC USB2240/USB2241
11
Revision 2.6 (05-08-08)
DATASHEET
Chapter 4 Pin Configuration

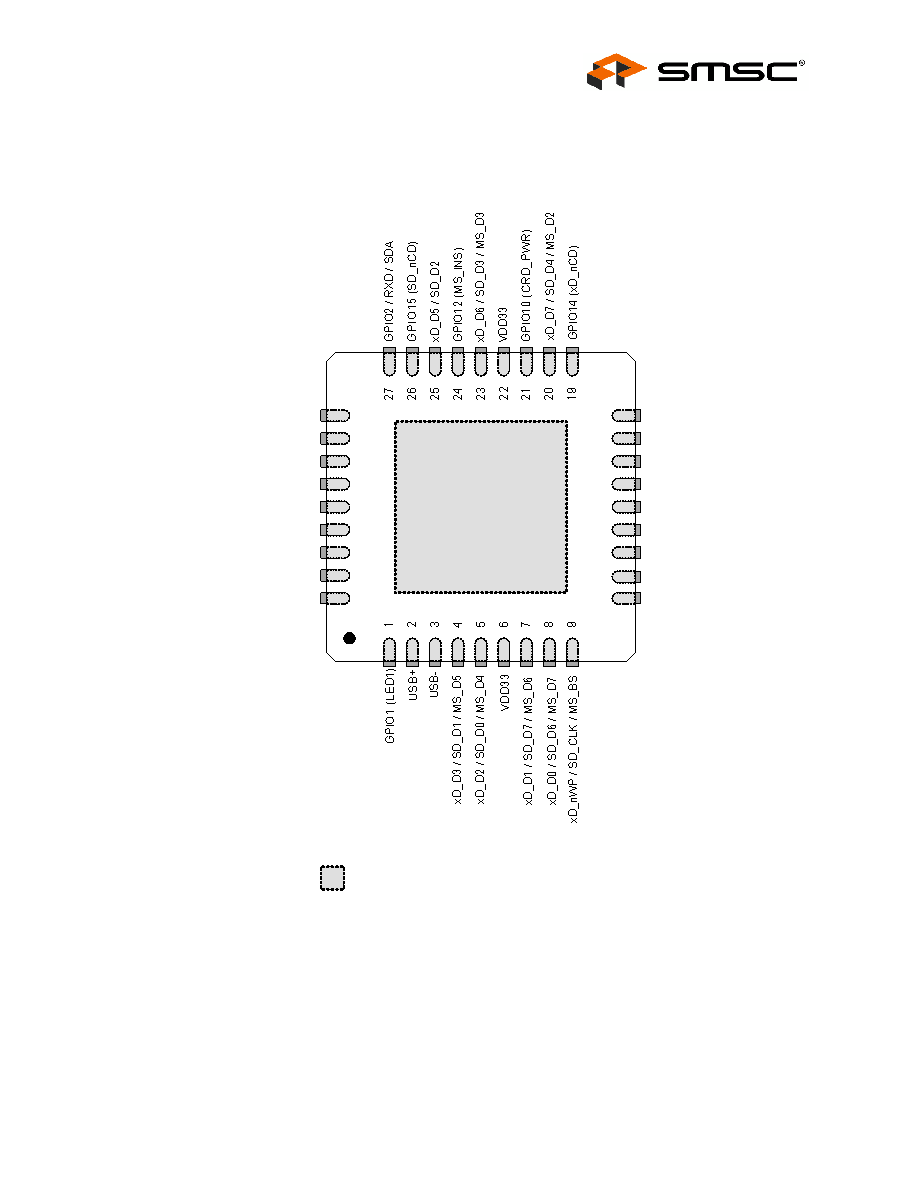

Figure 4.1 USB2240 36-Pin QFN Diagram
Thermal Slug
(must be connected to VSS)
SMSC
USB2240
(Top View QFN-36)
Indicates pins on the bottom of the device.
18
17
16
15
14
13
12
11
10
28
29
31
32
33
36
35
34
30
TEST
GPIO4
xD_D4 / GPIO6 (SD_WP) / MS_SCLK
GPIO7 / TXD / SCK / MS_SKT_SEL
XTAL2
XTAL1 / CLKIN
VDD18PLL
RBIAS
VDDA33
xD_ALE / SD_D5 / MS_D1
VDD18
xD_nWE
xD_CLE / SD_CMD / MS_D0
xD_nCE
xD_nRE
xD_nB/R
nRESET
VDD33
