PM8834
Design guidelines
13/18
The combination of copper pad, copper plane and VIAs under the driver allows the device to
reach its best thermal performances.

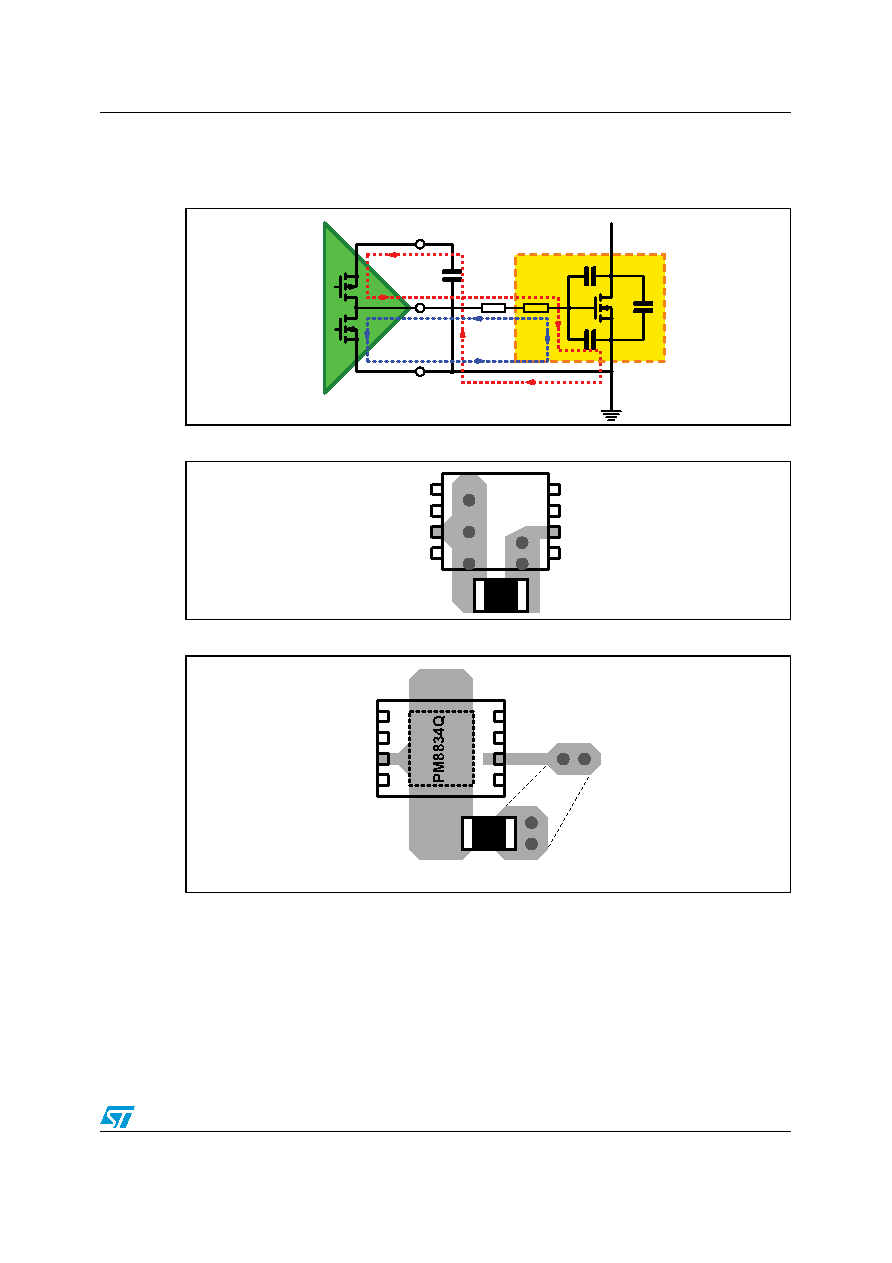

Figure 9.
Driver turn-on and turn-off paths
Figure 10.
External components placement example for SO8 package
Figure 11.
External components placement example for DFN package
