UU9792
Preliminary
CMOS IC
UNISONICTECHNOLOGIESCO.,LTD
2 of 15
www.unisonic.com.tw
QW-R125-047.a

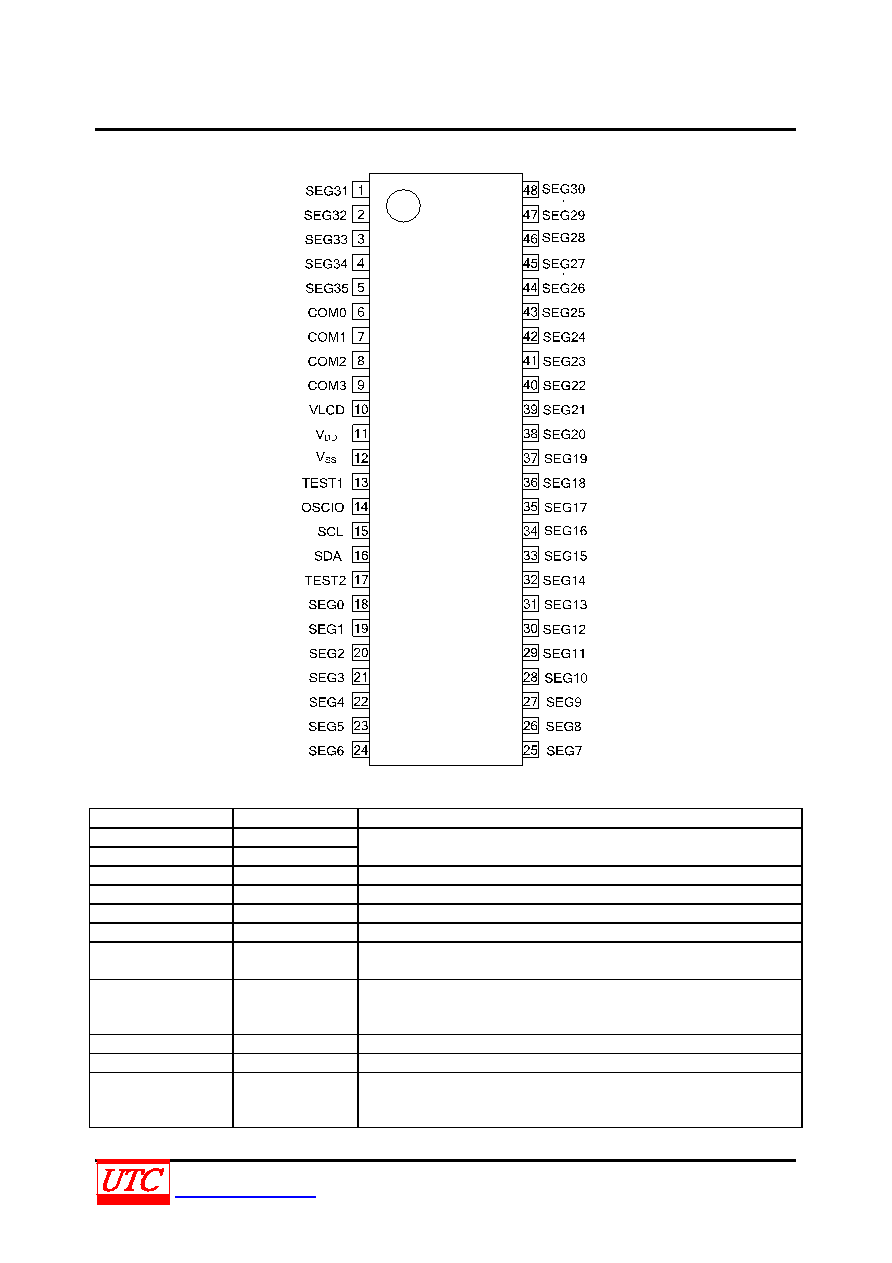

PIN CONFIGURATION
Terminal description
Terminal No
Terminal
DESCRIPTION
1 ~ 5
SEG31-SEG35
18 ~ 48
SEG0-SEG30
SEGMENT output for LCD driving
6 ~ 9
COM0~COM3
COMMON output for LCD driving
10
VLCD
Power supply for LCD driving
11
VDD
Power supply
12
VSS
GND
13
TEST1
TEST input
Must be connected to VSS
14
OSCIO
External clock input.
External clock and internal clock can be selected by command.
Must be connected to VSS when internal oscillation circuit is used
15
SCL
Serial data transfer clock
16
SDA
Serial data input
17
TEST2
POR enable set
H: POR disable(Use Soft ware Reset)
L: POR enable
