Data Sheet
AD8657/AD8659
Rev. C | Page 17 of 24
TIME (10µs/DIV)
0
+5mV
–5mV
VSY = 2.7V
RL = 100kΩ
CL = 10pF
INPUT
OUTPUT
ERROR BAND

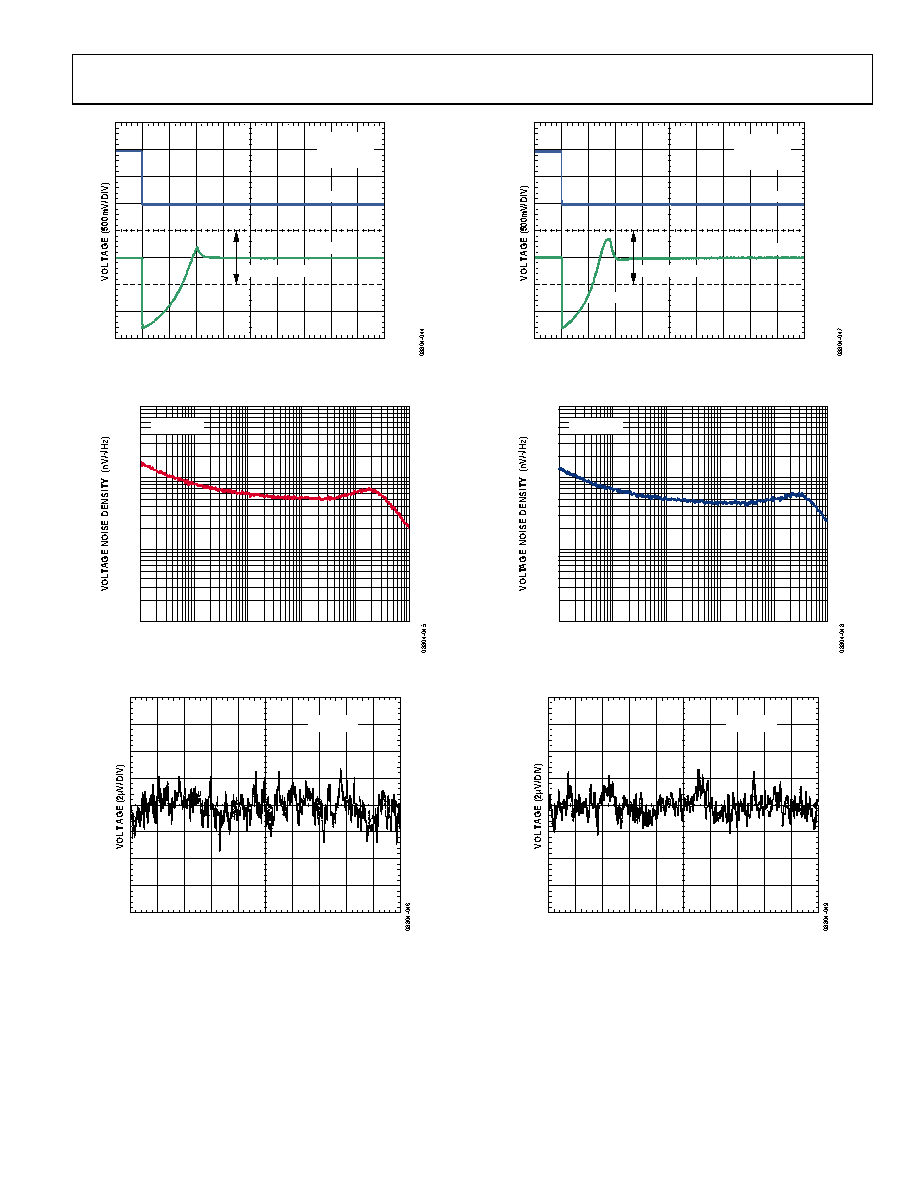

Figure 56. Negative Settling Time to 0.1%
1
10
100
1000
10
100
1k
10k
100k
1M
FREQUENCY (Hz)
VSY = 2.7V
Figure 57. Voltage Noise Density vs. Frequency
TIME (2s/DIV)
VSY = 2.7V
Figure 58. 0.1 Hz to 10 Hz Noise
TIME (10µs/DIV)
0
+5mV
–5mV
VSY =18V
RL = 100kΩ
CL = 10pF
INPUT
OUTPUT
ERROR BAND
Figure 59. Negative Settling Time to 0.1%
1
10
100
1000
10
100
1k
10k
100k
1M
FREQUENCY (Hz)
VSY = 18V
Figure 60. Voltage Noise Density vs. Frequency
TIME (2s/DIV)
VSY = 18V
Figure 61. 0.1 Hz to 10 Hz Noise
