STLC2410B
4/20

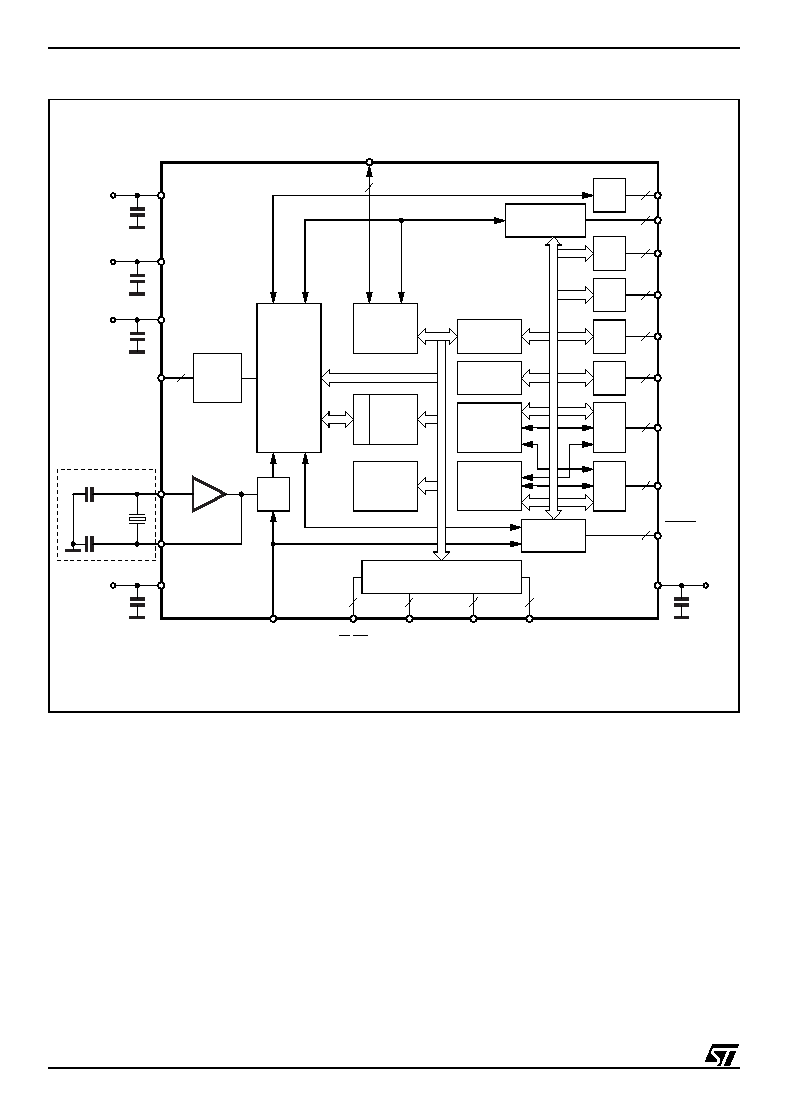

Figure 1. Block Diagram and Electrical Schematic
RADIO
I/F
BLUETOOTH
CORE
®
ARM7
TDMI
APB
BRIDGE
INTERRUPT
CONTROLLER
TIMER
START
DETECT
UART
FIFO
SYSTEM
CONTROL
EMI
UART
UART
100nF
100nF
22pF
Y2
32KHz
(*) If a low-power clock is available, it can be connected to the LPOCLKP pin in stead of using a crystal
22pF
GPIO
BOOT
ROM
D
M
A
RAM
LPO
13
4
RF BUS
PCM
EXT._INT1/2
USB
I2C
SPI
GPIO(O..15)
UART2
UART1
VDD
RESET
SYS_CLK_REQ
LPOCLKP
LPOCLKN
VDDPLL
SPI
I2C
USB
PCM
2
2
4
4
5
JTAG
XIN
BOOT WAIT
RD/WR
CSN(0..2)
ADDR(0..19) DATA(0..15)
3
20
16
16
8
2
2
2
D02TL550
VDD
100nF
VDDIO
100nF
VDDIO
100nF
VDD
(*)
