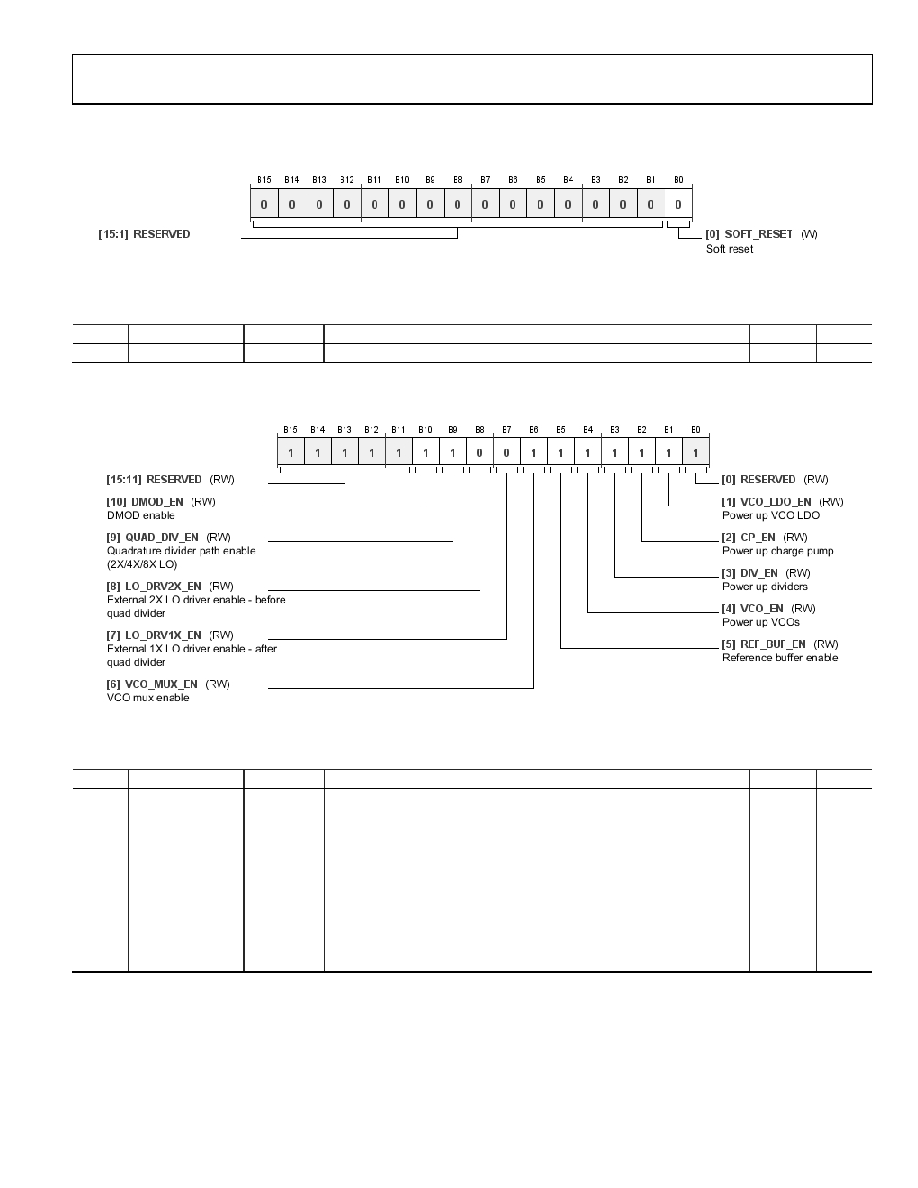

background image
Data Sheet
ADRF6820
Rev. C | Page 31 of 45
REGISTER ADDRESS DESCRIPTIONS
Address: 0x00, Reset: 0x0000, Name: SOFT_RESET
Table 18. Bit Descriptions for SOFT_RESET
Bits
Bit Name
Settings
Description
Reset
Access
0
SOFT_RESET
Soft reset
0x0000
W
Address: 0x01, Reset: 0xFE7F, Name: Enables
Table 19. Bit Descriptions for Enables
Bits
Bit Name
Settings
Description
Reset
Access
10
DMOD_EN
DMOD enable
0x1
RW
9
QUAD_DIV_EN
Quadrature divider path enable (2×/4×/8× LO)
0x1
RW
8
LO_DRV2X_EN
External 2× LO driver enable—before quad divider
0x0
RW
7
LO_DRV1X_EN
External 1× LO driver enable—after quad divider
0x0
RW
6
VCO_MUX_EN
VCO mux enable
0x1
RW
5
REF_BUF_EN
Reference buffer enable
0x1
RW
4
VCO_EN
Power up VCOs
0x1
RW
3
DIV_EN
Power up dividers
0x1
RW
2
CP_EN
Power up charge pump
0x1
RW
1
VCO_LDO_EN
Power up VCO LDO
0x1
RW
