ADRF6820
Data Sheet
Rev. C | Page 34 of 45

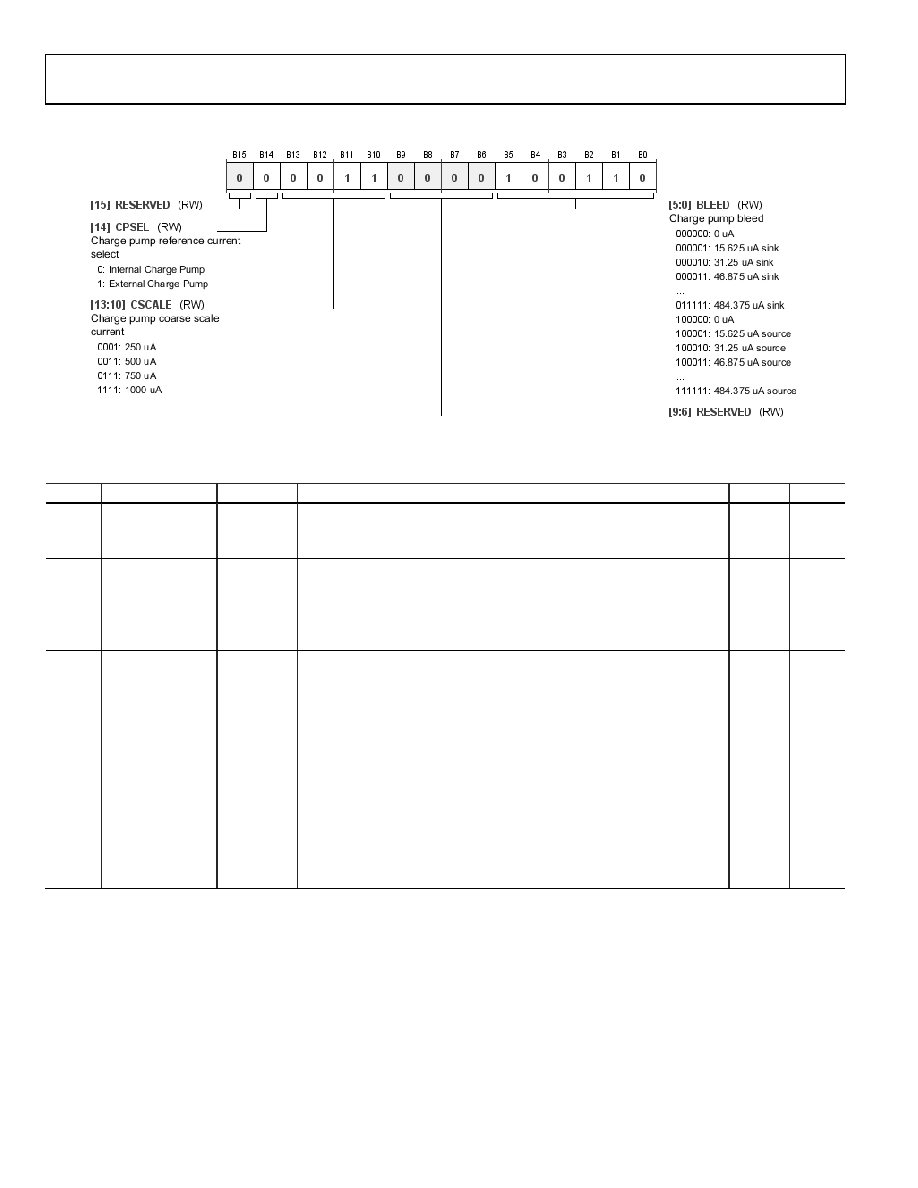

Address: 0x20, Reset: 0x0C26, Name: CP_CTL
Table 24. Bit Descriptions for CP_CTL
Bits
Bit Name
Settings
Description
Reset
Access
14
CPSEL
Charge pump reference current select
0x0
RW
0
Internal charge pump
1
External charge pump
[13:10]
CSCALE
Charge pump coarse scale current
0x3
RW
0001
250 µA
0011
500 µA
0111
750 µA
1111
1000 µA
[5:0]
BLEED
Charge pump bleed
0x26
RW
000000
0 µA
000001
15.625 µA sink
000010
31.25 µA sink
000011
46.875 µA sink
...
011111
484.375 µA sink
100000
0 µA
100001
15.625 µA source
100010
31.25 µA source
100011
46.875 µA source
...
111111
484.375 µA source
