Data Sheet
ADL5385
Rev. D | Page 13 of 24
–25
–20
–15
–10
–5
0
100
530
960 1390 1820 2250 2680 3110 3540 3970 4400
LOIP FREQUENCY (MHz)

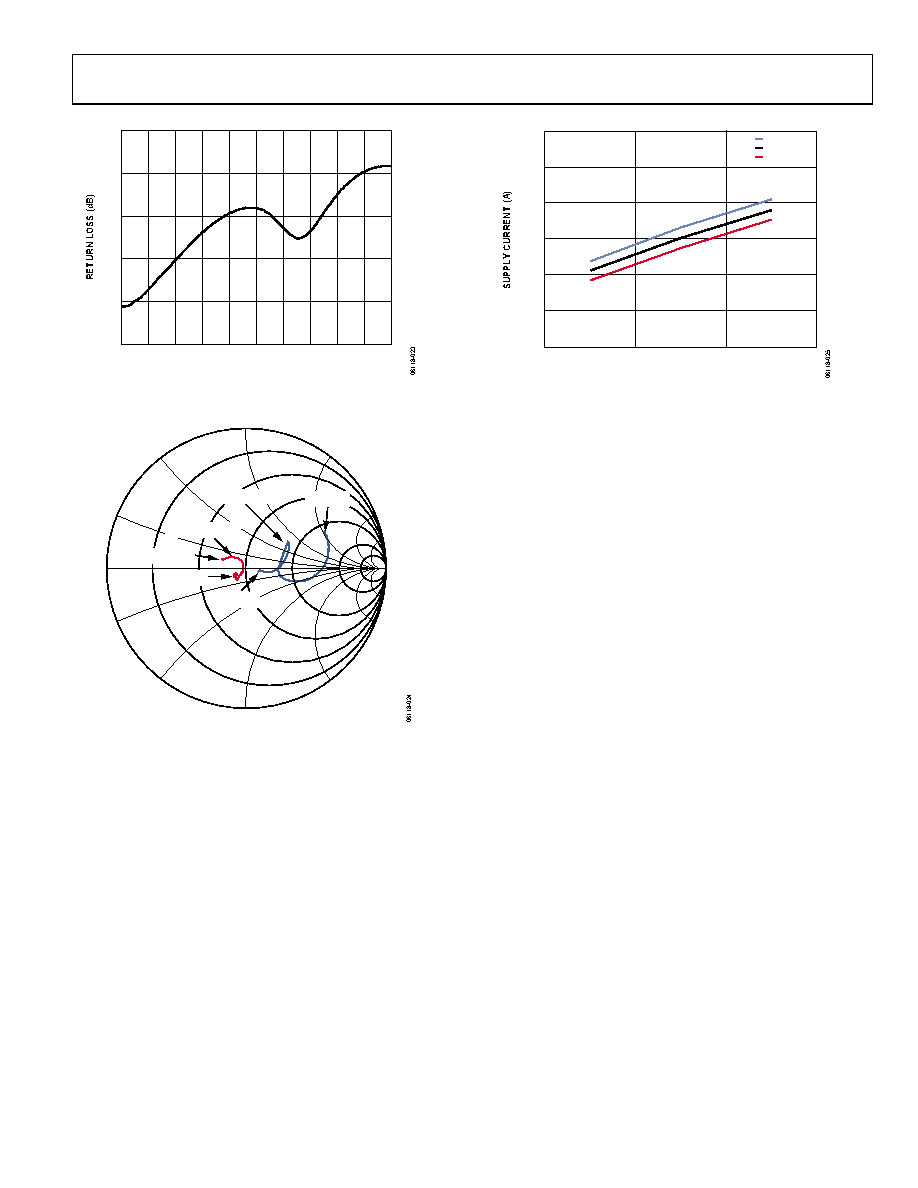

Figure 25. LO Port Input Return Loss vs. Frequency
0
180
30
330
60
90
270
300
120
240
150
210
S11 OF LOIP
S22 OF OUTPUT
2200MHz
4400MHz
50MHz
100MHz
Figure 26. Output Impedance and LO Input Impedance vs. Frequency
0.150
0.175
0.200
0.225
0.250
0.275
0.300
–40
25
85
TEMPERATURE (°C)
VS = 5.5V
VS = 5V
VS = 4.75V
Figure 27. Power Supply Current vs. Temperature and Supply Voltage
